干式试验变压器

发布时间：2021-11-24浏览次数：52

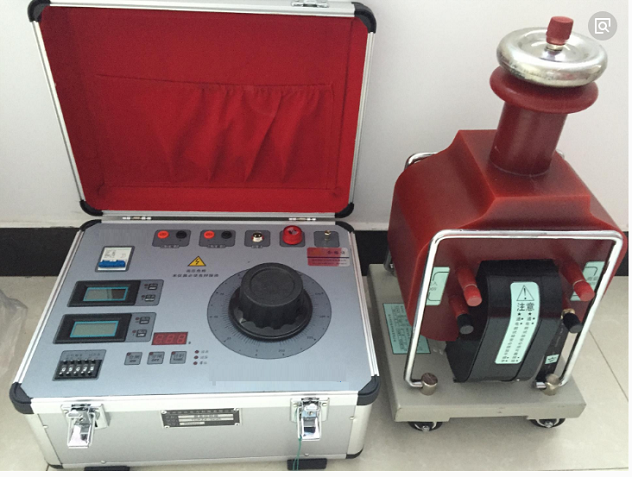

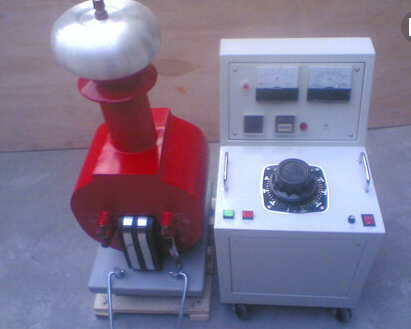

HASB（G）系列特种高压干式试验变压器

一、概述

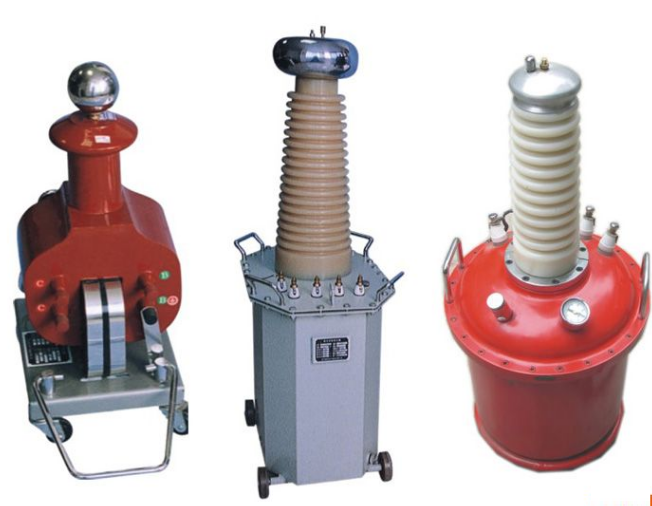

本系列干式试验变压器，利用生产设备，采用了线圈环氧真空浇注成型，及CD型铁芯的新工艺、新材料。与其同容量和同电压等级的油浸式试验变压器相比，具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的产品。
二、技术指标
1、输出电压波形：工频、正弦波
2、表面温升：<55℃
3、空载损耗：0.2%～0.35%
4、运行时间：间续式
三、主要产品参数

产品型号	容量（KVA）	输入电压（V）	输出电压（KV）	输出直流高压（KV）	输出电流（mA）	重量（Kg）
HASB（G）-1.5/50	1.5	200	50	70	30	20
HASB（G）-3/50	3	200	50	70	60	30
HASB（G）-5/50	5	200	50	70	100	35
HASB（G）-10/50	10	200	50	70	200	40
HASB（G）-15/50	15	200	50	70	300	50
HASB（G）-20/50	20	200	50	70	400	55
HASB（G）-25/50	25	200	50	70	500	60
HASB（G）-5/100	5	400	100	140	50	60
HASB（G）-10/100	10	400	100	140	100	65
HASB（G）-15/100	15	400	100	140	150	70
HASB（G）-20/100	20	400	100	140	200	75
HASB（G）-25/100	25	400	100	140	250	80
HASB（G）-15/120	15	400	120		125	85
HASB（G）-20/120	20	400	120		160	90
HASB（G）-25/120	25	400	120		200	95
HASB（G）-30/120	30	400	120		250	100
